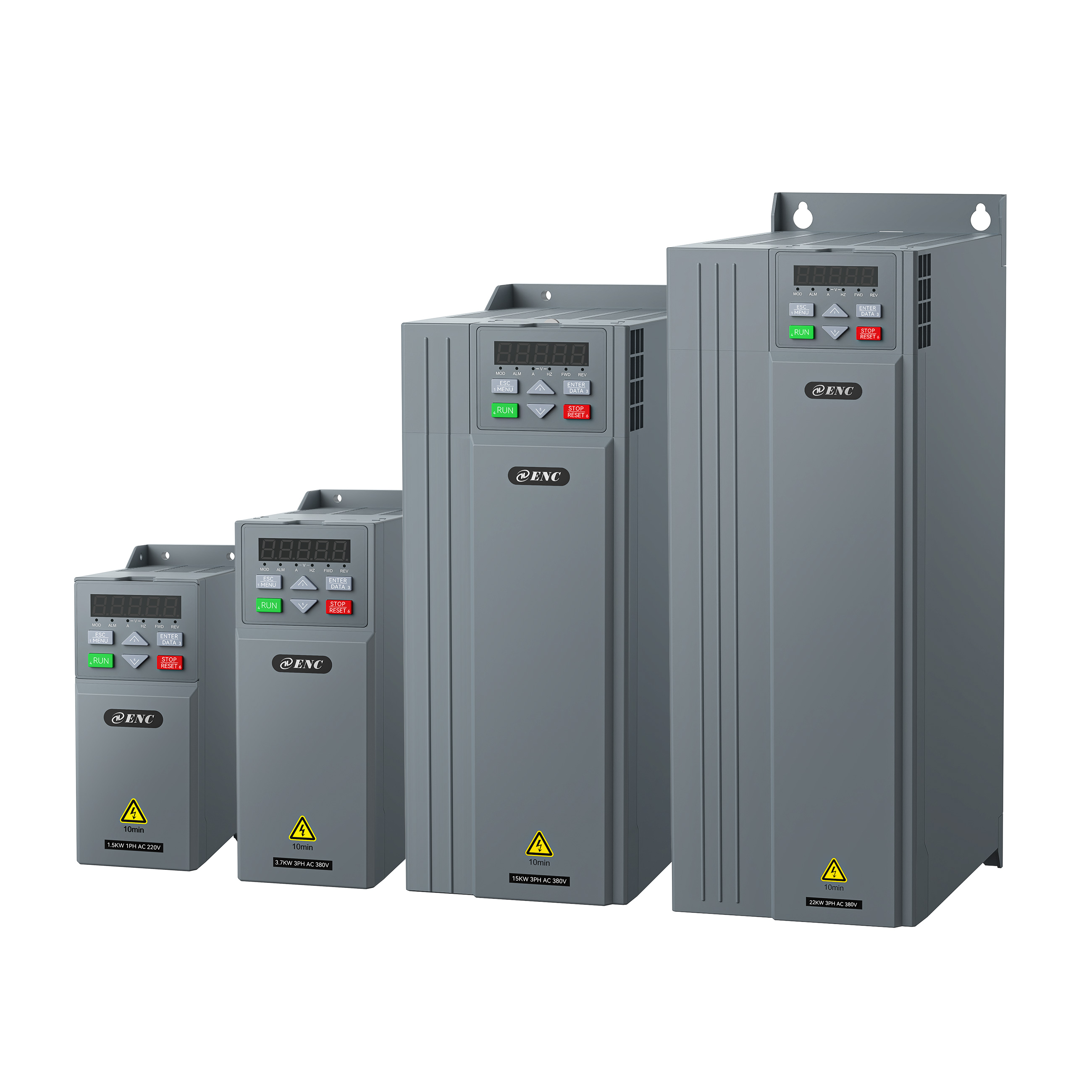

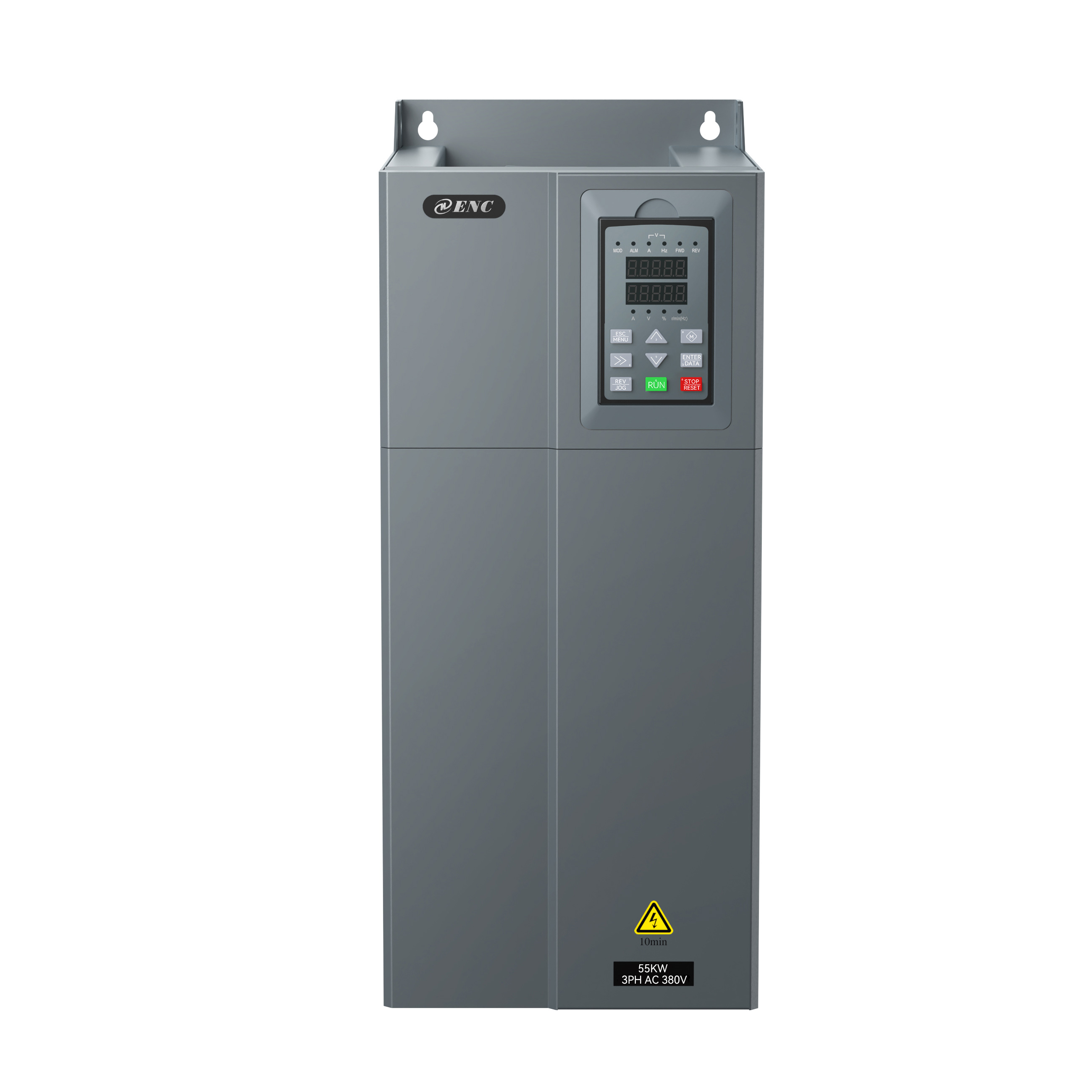

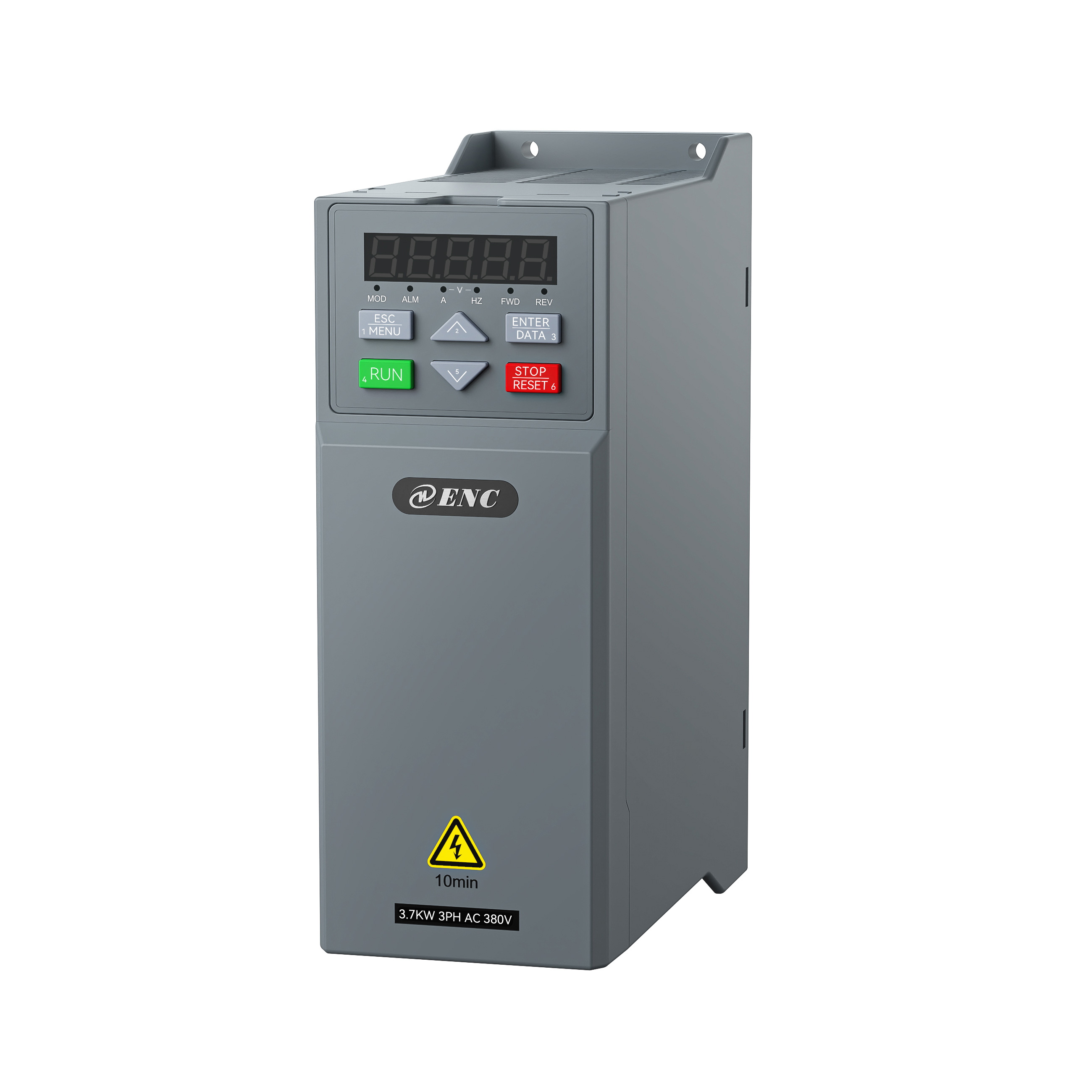

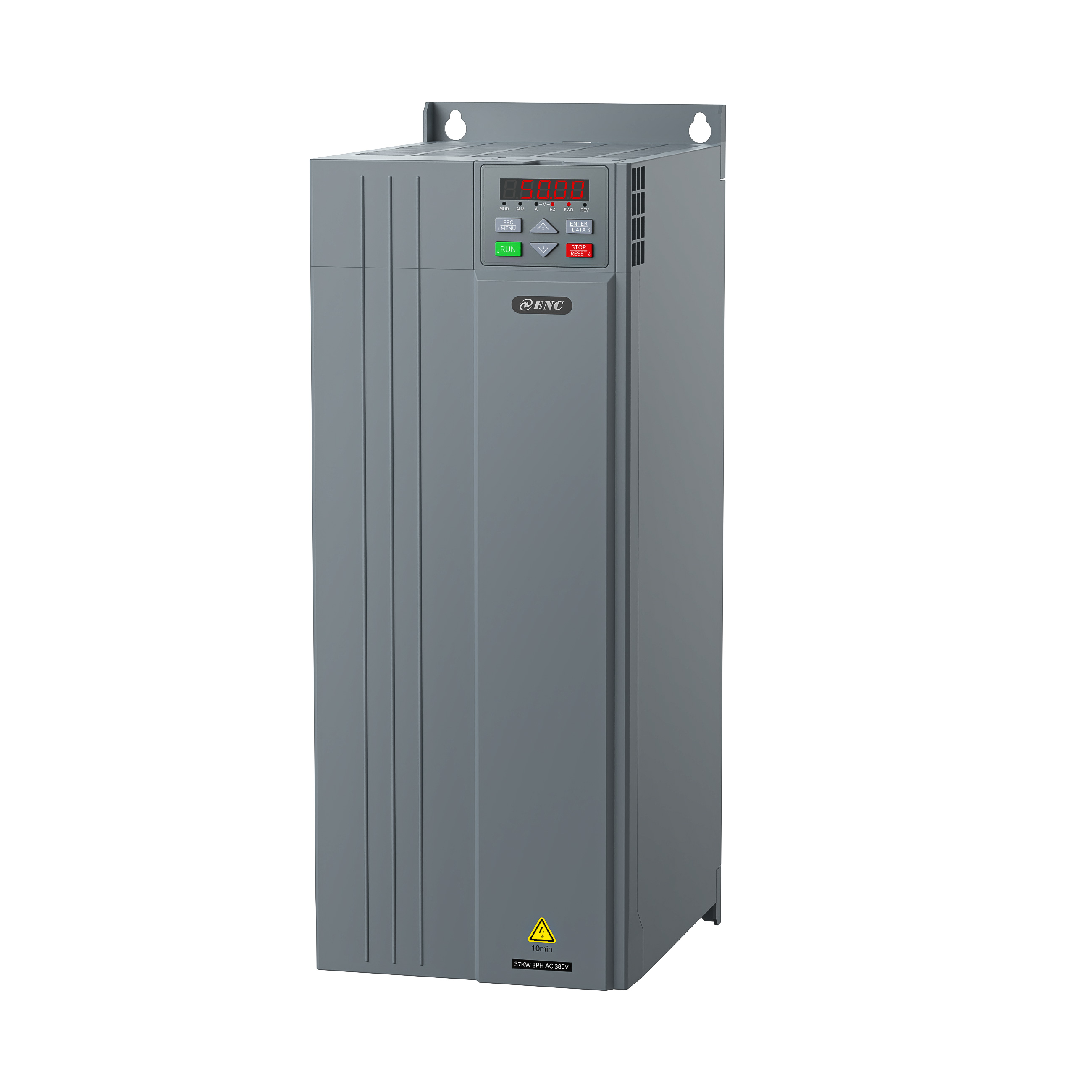

結構緊湊,體積比上一代產品減小30%以上,并排安裝,大幅度節省柜體安裝空間
通過全面嚴苛的熱仿真測試
標配可拆卸硅膠按鍵鍵盤,可作為外引鍵盤使用操作,可選配帶旋鈕外引鍵盤,45KW及以上標配雙顯鍵盤
上電短路檢測、輸入輸出缺相保護、過流保護、欠壓保護、過熱保護、過載保護、欠載保護、端子保護、停電不停保護等。
支持三相異步電機、永磁同步電機多種驅動調控轉速、轉矩、驅控集成,更強兼容,選擇更靈活;
支持多種總線擴展,輕松滿足客戶組網要求;
同時滿足PG和總線擴展,支持各種場景應用(2S-2.2KW及4T-3.7KW及以上功率機型) ;
控制方式:V/F控制、SVC(開環矢量控制)、FVC(閉環矢量控制);
支持外部指令輸入、主軸位置準停、多段位置控制等位置模式,滿足更高精度要求;

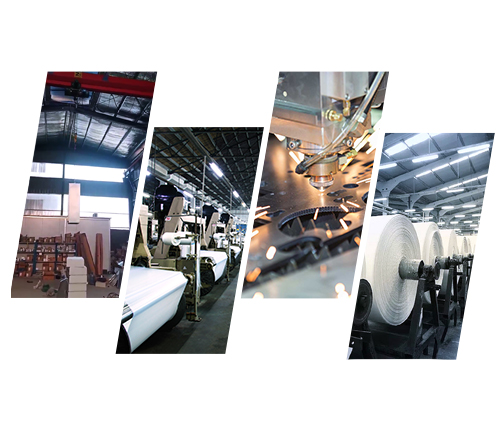

支持過程PID、簡易PLC、紡織擺頻、恒壓供水提升專用等功能,廣泛應用于造紙、金屬加工、紡織、提升、機床及各種自動化生產設備驅動。
項目 | 項目描述 | |||
輸入 | 額定電壓、頻率 | 單相220伏級:單相220V,50Hz/60Hz; 三相380伏級:三相380V,50Hz/60Hz。 | ||
允許電壓波動范圍 | 單相220伏級:200~260V; 三相380伏級:320~460V。 | |||
輸出 | 電壓 | 0~輸入電壓 | ||
頻率 | 0~600Hz | |||
過載能力 | 150%額定電流 1 分鐘 | |||
控制性能 | 控制方式 |
① 無PG矢量控制(支持同步和異步電機); ② 有PG矢量控制(支持同步和異步電機); ③ V/F控制; ④ 無PG轉矩控制(支持同步和異步電機); ⑤ 有PG轉矩控制(支持同步和異步電機); ⑥ 位置控制(支持同步和異步電機)。 | ||
速度控制精度 | ±0.5% 額定同步轉速(無PG矢量控制); ±0.1% 額定同步轉速(有PG矢量控制); ±1% 額定同步轉速(V/F控制); | |||
調速范圍 | 1:2000(有PG矢量控制); 1:200(無PG矢量控制); 1:50(V/F控制)。 | |||
起動轉矩 |
1.0Hz:150% 額定轉矩(V/F控制); 0.25Hz:150% 額定轉矩(無PG矢量控制); 0Hz:180% 額定轉矩(有PG矢量控制)。 | |||
速度波動 |
±0.3% 額定同步轉速(無PG矢量控制); ±0.1% 額定同步轉速(有PG矢量控制)。 | |||
轉矩控制精度 | ±8% 額定轉矩(無PG矢量控制,無PG轉矩控制); ±5% 額定轉矩(有PG矢量控制,有PG轉矩控制)。 | |||
轉矩響應 |
≤20ms(無PG矢量控制); ≤10ms(有PG矢量控制)。 | |||
頻率精度 |
數字設定:最高頻率×±0.01%; 模擬設定:最高頻率×±0.5%。 | |||
頻率分辨率 | 模擬設定 | 最高頻率的0.1% | ||
數字設定精度 | 0.01Hz | |||
外部脈沖 | 最高頻率的0.1% | |||
轉矩提升 |
自動轉矩提升; 手動轉矩提升0.1~30.0%。 | |||
V/F曲線 (電壓頻率特性) |
額定頻率在5~600Hz任意設定,可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F、VF分離等6類曲線 | |||
加減速曲線 | 兩種方式:直線加減速和S曲線加減速;15種加減速時間,時間單位(0.01s、0.1s、1s)可選 ,最長1000分鐘 | |||
制動 | 能耗制動 |
三相22KW及以下功率段機型已內置制動單元,只需在(+)與PB之間加制動電阻;30KW及以上功率段機型 可選配內置制動單元,只需在(+)與PB之間加制動電阻,也可外接制動單元于(+)和(-)之間; | ||
直流制動 |
起動、停止動作分別可選,動作頻率0~15Hz,動作電流0~100%額定電流,動作時間0~30.0s。 | |||
點動 | 點動頻率范圍:0Hz~上限頻率;點動加減速時間0.1~6000.0s可設置 | |||
多段速運行 | 通過內置PLC或控制端子實現多段速運行,多達15段,每段對應單獨加減速時間,內置PLC支持掉電保存 | |||
內置PID控制器 | 可方便的構成閉環控制系統 | |||
自動電壓調整(AVR) | 當電網電壓變化時,能自動保持輸出電壓恒定 | |||
自動限流 | 對運行器件電流自動限制,防止頻繁過流故障跳閘 | |||
載波調制 | 根據負載特性自動調整載波,隨機載波等。 | |||
轉速跟蹤再啟動 | 實現對旋轉中的電機的無沖擊平滑啟動。 | |||
運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、通信給定,可通過多種方式切換。 | ||
運行頻率給定通道 |
主輔給定,實現一個主調節、一個微調控制。 數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換。 | |||
捆綁功能 | 運行命令通道與頻率給定通道可以任意捆綁,同步切換。 | |||
輸入輸出特性 | 數字輸入通道 | 5路通用數字輸入通道,最大頻率1KHz,其中1路可作脈沖輸入通道,最大輸入50KHz,可實現擴展端子。 | ||
模擬輸入通道 | 2路模擬輸入通道,AI1為0~10V輸入,其中AI2可選4~20mA或0~10V或0~20mA輸入。 可實現擴展端子。 | |||
脈沖輸出通道 | 0.1~20KHz的脈沖方波信號輸出,可實現設定頻率、輸出頻率等物理量的輸出。 | |||
模擬輸出通道 | 1路模擬信號輸出,AO通道可選0~20mA或0~10V可實現設定頻率、輸出頻率等物理量的輸出,可擴展至多路模擬輸出。 | |||
特色功能 | 快速限流 | 硬件級的限流電路,最大程度限制變頻器過流、更可靠運行。 | ||
單脈沖控制 | 適用于需要一鍵控制變頻器起、停的場合,按一下起,再按一下停,再按一下又起,如此重復。此種用法簡單可靠, 不易誤操作。 | |||
定長控制 | 可實現定長控制 | |||
定時控制 | 定時控制功能:設定時間范圍0.1Min~6500.0Min | |||
虛擬端子 | 五組虛擬輸入、輸出IO,可實現簡易邏輯控制 | |||
操作鍵盤 | 鍵盤顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數。 | ||
按鍵鎖定 | 實現對按鍵的部分或者全部鎖定。 | |||
保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護、 對地短路保護、端子保護、停電不停保護等。 | |||
環境 | 使用場所 | 室內,不受陽光直曬,無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等。 | ||
海拔 | 低于1000米。(高于1000米時需降額使用,每增加1000米高度輸出電流約降低額定電流的10%)。 | |||
周圍溫度 | -10℃~+40℃(環境溫度在40℃~50℃,請降額使用或增強散熱)。 | |||
周圍濕度 | 小于95%RH,無水珠凝結 | |||
振動 | 小于5.9米/秒2(0.6g) | |||
存儲溫度 | -40℃~+70℃ | |||
結構 | 防護等級 | IP20 | ||
冷卻方式 | 強制風冷 | |||
安裝方式 | 壁掛式 |

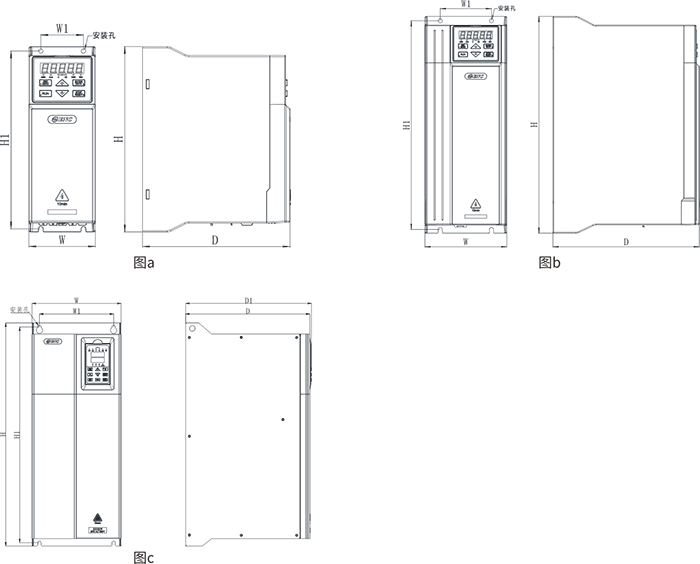

?變頻器型號 | W
(mm) | H
(mm) | D
(mm) | W1
(mm) | H1
(mm) | D1
(mm) | 安裝孔徑 (mm) | 圖號 |
EN750-2S0004B | 67 | 177 | 145 | 40 | 167 | - | φ5 | 圖a |
EN750-2S0007B | ||||||||
EN750-2S0015B | ||||||||
EN750-4T0007B | ||||||||
EN750-4T0015B | ||||||||
EN750-4T0022B | ||||||||
EN750-2S0022B | 75 | 210 | 166 | 48 | 210.5 | - | φ5 | 圖a |
EN750-4T0037B | ||||||||
EN750-4T0055B |
100 |
242 | 180 | 71 | 232.5 | - |
φ6 | 圖b |
EN750-4T0075B | ||||||||
EN750-4T0110B |
120 | 320 | 214.7 | 75 | 308 | - | φ6 | 圖b |
EN750-4T0150B | ||||||||
EN750-4T0185B |
142 | 408 | 225 | 110 | 394 | - | φ6 | 圖b |
EN750-4T0220B | ||||||||
EN750-4T0300 |
172 |
466 |
230 | 142 | 452 |
- |
φ9 | 圖b |
EN750-4T0370 | ||||||||
EN750-4T0450 |
225 | 550 | 315 | 185 | 530 | 319.5 | φ7 | 圖c |
EN750-4T0550 | ||||||||
EN750-4T0750 |
240 | 600 | 335 | 200 | 580 | 339.5 | φ9 | 圖c |
EN750-4T0900 |
