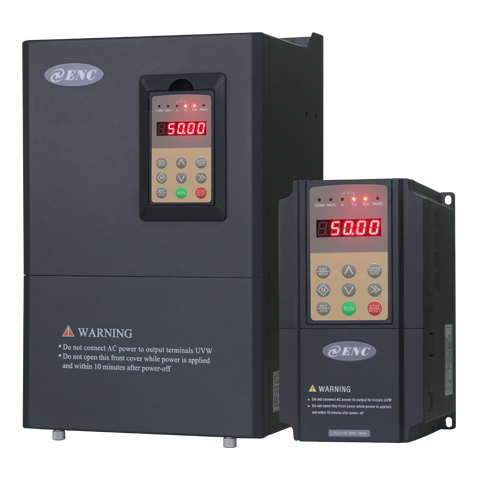

可驅動永磁同步電機、直流無刷電機。產品采用32位DSP硬件平臺實現高轉矩、高精度、寬調速驅動,支持無速度傳感器矢量控制(無PG)和有速度傳感器矢量控制(有PG),低頻力矩大。對電機參數不敏感,不過分依賴參數的變化,抗環境溫度變化能力強,高速停機響應快速、穩定。
適用于石油、化纖、紡織、擠壓、壓縮機、食品、電線電纜、陶瓷、包裝機械、煙草等場合與行業。
開環矢量模式下1Hz輸出150%額定力矩;
速度信號輸入和實際轉速輸出誤差率為±0.3%
高速停機響應快速、穩定,最大頻率加、減速時間可達到0.1S,負載突變、快速加減速驅動器能快速自調整運行,不易發生過流報警
對電機參數不敏感,不過分依賴參數的變化,抗環境溫度變化能力強
驅動器可自學習矢量控制所需的電機內部參數,標配RS485通訊接口,自帶Modbus和自由協議,可選配Profibus、CanLink、CanOpen協議,滿足現場總線各級別聯網互通要求,提供多種頻率給定通道與方式。
低頻力矩大:開環矢量模式下1Hz輸出150%額定力矩
穩態精度高:速度信號輸入和實際轉速輸出誤差率為±0.3%
魯棒性好:對電機參數不敏感,不過分依賴參數的變化,抗環境溫度變化能力強
簡單易調:輸入電機銘牌參數,可自動學習矢量控制所需的電機內部參數
高速停機響應快速、穩定,最大頻率加、減速時間可達到0.1S
負載突變、快速加減速,變頻器都能快速智能自調整運行,不易發生過流、短路等故障
提供多種頻率輸入方式,標準配置RS485通訊接口,可選Modbus協議,滿足現場總線各級別聯網互通要求
?
項目 |
項目描述 | ||
輸
入 |
額
定電壓、頻率 |
三相380伏級:三相380V,50Hz/60Hz | |
允許電壓波動范圍 |
320~460V | ||
輸
出 |
電壓 |
0~380V | |
頻率 |
0~500Hz | ||
過載能力 |
150%額定電流1分鐘,180%額定電流1秒鐘; | ||
控
制
性
能 |
電機類型 |
異步電機 | |
控制方式 |
無PG矢量控制,有PG矢量控制,V/F控制 | ||
調速范圍 |
1:100(無PG矢量控制),1:2000(有PG矢量控制) | ||
起動轉矩 |
0.5Hz時150%額定轉矩(無PG矢量控制)
0Hz時180%
額定轉矩(有PG矢量控制) | ||
轉矩控制精度 |
±8% 額定轉矩(無PG矢量控制,無PG轉矩控制);
±5% 額定轉矩(有PG矢量控制,有PG轉矩控制)。 | ||
轉速控制精度 |
≤±0.3%額定同步轉速(無PG矢量控制)
≤±0.03%額定同步轉速(有PG矢量控制) | ||
轉速波動 |
≤±0.3%額定同步轉速(無PG矢量控制)
≤±0.05%額定同步轉速(有PG矢量控制) | ||
頻率精度 |
數字設定:最高頻率×±0.01%;模擬設定:最高頻率×±0.5% | ||
頻率分辨率 |
模擬設定 |
最高頻率的0.1% | |
數字設定 |
小于100Hz的精度:0.01Hz | ||
外部脈沖 |
最高頻率的0.1% | ||
轉矩提升 |
自動轉矩提升;手動轉矩提升0.1~30.0% | ||
V/F曲線
(電壓頻率特性) |
可選擇直線V/F、多點V/F、平方V/F、分離V/F等曲線 | ||
加減速曲線 |
兩種方式:直線加減速和S曲線加減速;4種加減速時間,時間單位(0.01s、0.1s、1s)可選 | ||
能耗制動 |
55KW及以下功率
必要時可外接制動電阻于(+)和PB之間。
75KW及以上功率必要時可外接制動單元于(+)和(-)之間。 | ||
點動 |
點動頻率范圍:0Hz~上限頻率;點動加減速時間0.1~6500.0秒可設置 | ||
多段速運行 |
通過內置PLC或控制端子實現多段速運行,多達16段,每段對應加減速時間可選,內置PLC支持掉電保存 | ||
內置PID控制器 |
可方便地構成閉環控制系統 | ||
自動限流 |
對運行期間電流自動限制,防止頻繁過流故障跳閘 | ||
載波調制 |
根據負載特性自動調整載波 | ||
轉速跟蹤再啟動 |
實現對旋轉中的電機的無沖擊平滑起動 | ||
運行功能 |
運行命令給定通道 |
操作鍵盤給定、控制端子給定、通訊給定,可通過多種方式切換 | |
運行頻率給定通道 |
主輔給定,實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、通訊給定等可通過多種方式隨時切換 | ||
捆綁功能 |
運行命令通道與頻率給定通道可以任意捆綁,同步切換 | ||
輸入
輸出
特性 |
數字輸入通道 |
8路通用數字輸入通道,最大頻率1KHz,其中1路可作脈沖輸入通道,最大輸入100KHz | |
模擬輸入通道 |
2路模擬輸入通道,其中AI2可選0~20mA或0~10V輸出 | ||
脈沖輸出通道 |
0.01~100KHz的脈沖方波信號輸出,可實現設定頻率、輸出頻率等物理量的輸出 | ||
模擬輸出通道 |
2路模擬信號輸出,可選0~20mA或0~10V,可實現設定頻率、輸出頻率等物理量的輸出 | ||
定長控制 |
可實現定長控制 | ||
定時控制 |
定時控制功能:設定時間范圍0.1Min ~ 6500.0Min | ||
操作鍵盤 |
鍵盤顯示 |
可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數 | |
按鍵鎖定 |
實現對按鍵的部分或者全部鎖定 | ||
保護功能 |
上電電機短路檢測、缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、
端子保護、停電不停保護等 | ||
環境 |
使用場所 |
室內,不受陽光直曬,無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 | |
海拔 |
低于1000米。(高于1000米時需降額使用,
每增加1000米高度輸出電流約降低額定電流的10%) | ||
周?chē)鷾囟?/span> |
-10℃~+40℃(環境溫度在40℃~50℃,請降額使用或增強散熱) | ||
周?chē)鷿穸?/span> |
小于95%RH,無水珠凝結 | ||
振動 |
小于5.9米/秒2(0.6g) | ||
存儲溫度 |
-40℃~+70℃ | ||
結構 |
防護等級 |
IP20 | |
冷卻方式 |
強制風冷 | ||
安裝方式 | 壁掛式和柜式 |

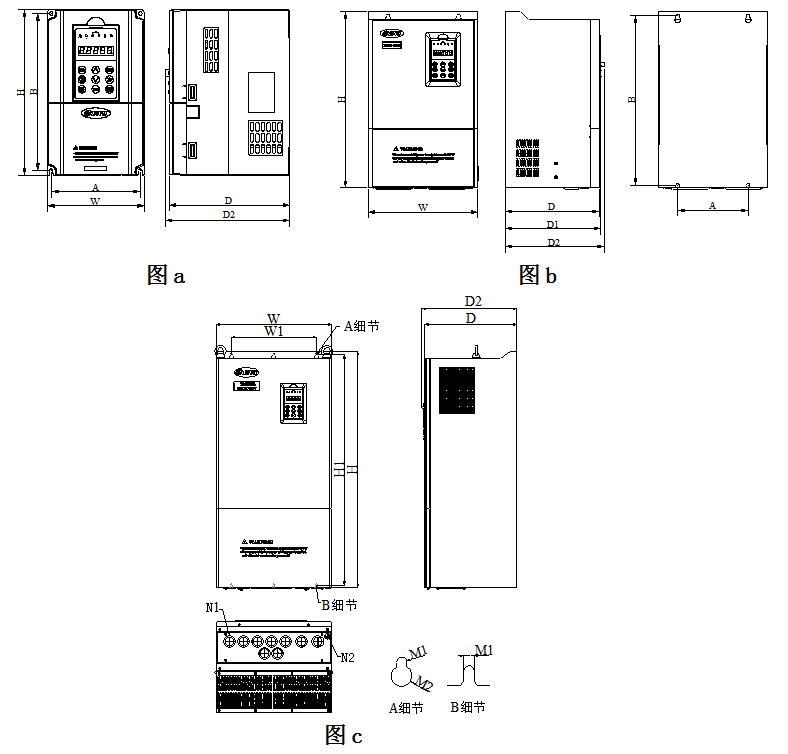

變頻器型號 |
A |
B |
W |
H |
D |
D1 |
D2 |
安裝孔徑 |
圖號 |
EN650B/EN655-4T0015 |
104 |
186 |
115 |
200 |
151 |
- |
164 |
5 |
圖
a |
EN650B/EN655-4T0022 | |||||||||
EN650B/EN655-4T0037 | |||||||||
EN650B/EN655-4T0055 |
129 |
227 |
140 |
240 |
175 |
- |
188 |
5 |
圖
a |
EN650B/EN655-4T0075 | |||||||||
EN650B/EN655-4T0110 |
165 |
281 |
180 |
304 |
189 |
- |
202 |
6 |
圖
a |
EN650B/EN655-4T0150 | |||||||||
EN650B/EN655-4T0185 |
180 |
382 |
250 |
398 |
210 |
214 |
223 |
9 |
圖
b |
EN650B/EN655-4T0220 | |||||||||
EN650B/EN655-4T0300 |
180 |
434 |
280 |
450 |
240 |
244 |
253 |
9 |
圖
b |
EN650B/EN655-4T0370 | |||||||||
EN650B/EN655-4T0450 |
190 |
504.5 |
290 |
530 |
250 |
254 |
263 |
9 |
圖
b |
變頻器型號 | H | H1 | W | W1 | W2 | ? D | D1 | D2 | N1 | N2 | M1 | M2 | 圖號 |
EN650B/EN655-4T0750 | 570 | 546 | 340 | 237 | - | 320 | - | 333 | - | - | Φ12 | Φ18 | 圖c |
EN650B/EN655-4T0900 | |||||||||||||
EN650B/EN655-4T1100 | 650 | 628 | 400 | 297 | - | 340 | - | 353 | - | - | Φ12 | Φ18 | |
EN650B/EN655-4T1320 | 650 | 628 | 420 | 297 | - | 340 | - | 353 | - | - | Φ12 | Φ18 | |
EN650B/EN655-4T1600 | 980 | 953 | 480 | 370 | - | 400 | - | 413 | Φ38 | Φ19 | Φ9 | Φ18 |
