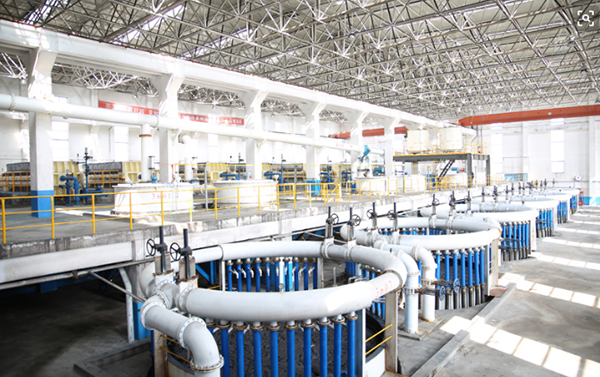

洗煤是煤炭工業生產中提高產品質量必不可少的環節,是綜合利用資源,節約能源和保護環境的有效途徑。煤是容易吸附水分的,且遇熱水分易蒸發;在煤炭開采過程中,煤泥因含水率高(大約20%-40%),無法直接使用,因此對煤泥進行脫水干燥成為不可或缺的一步。煤泥干燥不僅追求效果和效率,而且需要節能環保,避免二次污染。另外,作業環境濕度大,也會影響洗煤效率,還可使電氣設備過載,散熱失效,從而造成事故。因此,對環境溫濕度的有效控制是保證洗煤高效工作及電氣設備安全穩定運行的關鍵因素,同時對于自動化供應商也提出了很高的要求。
日前,易能EN600-7T(690V)系列變頻器在某大型洗煤廠干燥系統中成功應用,并取得了良好效果。下面,我們來進行案例介紹。
設備介紹
干燥系統的主要設備為:干燥機、燃煤爐、鼓風機、引風機、除塵器、刮板機、給料輸送皮帶、產品輸送皮帶、帶式出料機、卸料器等。
該系統采用直接干燥技術:將煤泥輸送至干燥機的滾筒中,根據煤泥量及干燥情況控制干燥機旋轉速度,燃煤爐產生的高溫干燥煙氣流經干燥機滾筒與干燥機中煤泥充分接觸,使得煤泥中水分以水蒸汽的形式蒸發,經過除塵設備后濕熱煙氣由引風機抽出。在干燥機旋轉過程中煤泥被逐步干燥完成后從干燥機滾筒中排出。
煤泥與干燥介質在干燥機內直接接觸,干燥效果好,熱效率高,同時設備結構簡單,單機處理能力強。其缺點是對濕熱煙氣需要充分的處理。該系統采用易能EN600-7T系列變頻器后,效率大幅提升,且節能效果明顯。
系統配置
該設備電氣系統采用多臺易能EN600-7T(110kW、220kW、55kW與15kW)系列變頻器配置在干燥機、引風機、鼓風機與刮板機上。其中,有6臺引風機配套了6臺EN600-7T系列變頻器采用高性能閉環PID控制,通過外接濕度傳感器進行實時環境濕度檢測,根據濕度傳感器反饋來的信號自動調整運行頻率,做到時刻保持洗煤設備環境濕度符合設備運行條件。部分現場圖片與參數如下所示:
部分應用參數
應用優勢
實現無沖擊平緩啟停,延長機械設備使用壽命;
完美的PID閉環運行,確保設備節能高效運行;
調速范圍廣,穩速精度高,保證設備平穩運行,簡單易操作;
多種保護功能:輸入、輸出缺相保護,過壓、過流、過載保護等;
適應于現場寬電壓輸入,內置自動穩壓功能,保障設備安全穩定運行。
