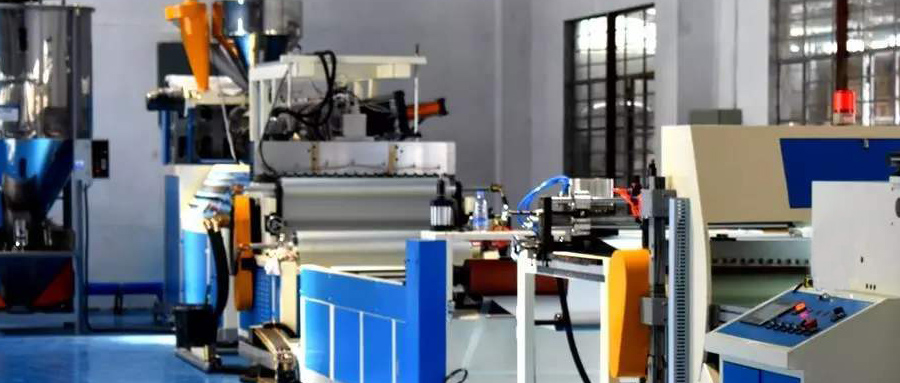

近幾年來,我國的塑料片材擠出機市場已經有了不小的前進和突破,在我國的塑料機械市場里,它作為一種重要加工設備,發展前景是非常樂觀的。塑料片材機適用于制造加工各種塑料原料(如:PP、PE、PS、PC、PET、PVC、ABS等),成品厚度一般在0.02-30毫米,寬度可達3米以上。各類塑料片材主要用于吸塑食品包裝、文具用品等行業。
傳統塑料片材擠出機大多采用的是直流傳動或電磁調透技術控制,其維護性復雜,設備工作效率低,調速精度低,產品質量不可靠,這些都限制了片材擠出機的發展。隨著變頻調速技術的迅速發展,它在調速范圍、動態響應、智能控制功率因數,工作效率等方面都是以往調速方法無法比擬的,因此將變頻調速技術應用于塑料片材擠出機不僅能夠?qū)崿F(xiàn)擠出機的恒張力控制,而且能夠提高調速精度,降低系統成本,使系統穩定運行。
下面,我們就來介紹易能EN600型變頻器在某設備廠片材擠出機中的應用。

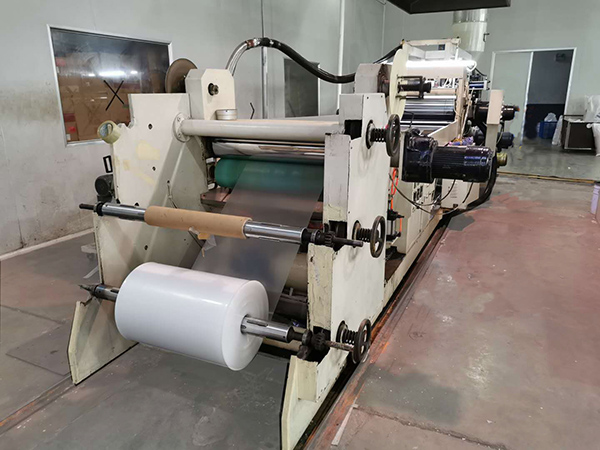

設備介紹
片材機結構組成分為兩種:
1、水平三輥單機片材機生產線
主要由主機、換網器、模具、壓片機、輸送臺、牽引機、切斷機或收卷機等組成。
2、水平三輥雙機共擠片材生產線
主要由主機、換網器、模具、三層分配器、壓片機、輸送臺、牽引機、切斷機或卷機等組成。
這兩者在生產工藝上都是要求三輥的速度必須同步,且保持張力恒定,同時根據材料的性質不同,可以改變上輥和下輥的實時速度。
系統配置
該現場設備工藝要求三輥(上輥、中輥、下輥)速度同步,且保持張力恒定,所以在該方案三輥工位中采用了3臺易能EN600高性能矢量變頻器進行控制。
控制方式以主電位器作為主頻率給定源,變頻器面板電位器作為上中下三輥的微調頻率給定源,以此來保證生產不同產品速度同步的同時,保持張力恒定,保證片材包面光滑。

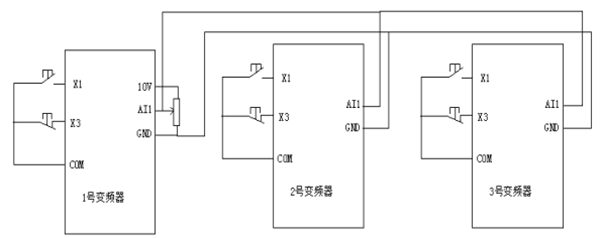

變頻器接線示意圖

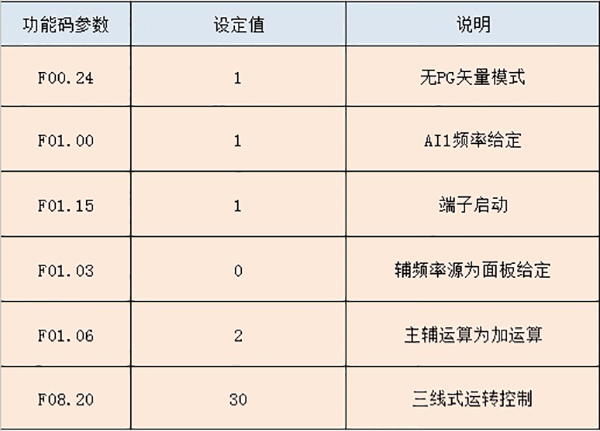

部分參數設置
應用優勢
該設備采用易能EN600矢量型變頻器后,提高了整個系統的控制精度,且使電機運轉速度平滑,低頻力矩大。
通過易能EN600高性能變頻器的加持,使系統響應快速,可隨意調整速度,滿足不同生產要求,大大提高了生產效率。
采用3臺易能EN600變頻器應用在三輥工位,實現了速度同步,張力恒定,保證了傳送薄膜的平整光滑,使產品質量提升明顯。
易能EN600變頻器可提供完備的過流、過壓、欠壓、過載等保護功能,使系統運行更加穩定可靠。
?
