采用先進矢量控制原理并融入智能控制技術，對異步電機進行伺服控制（特別是位置控制）；采用雙CPU系統（雙核），獨立矢量運算處理器，具有高速數據處理性能；軟伺服技術（全數字化技術），便于軟件的擴展修改，滿足客戶不同應用需求

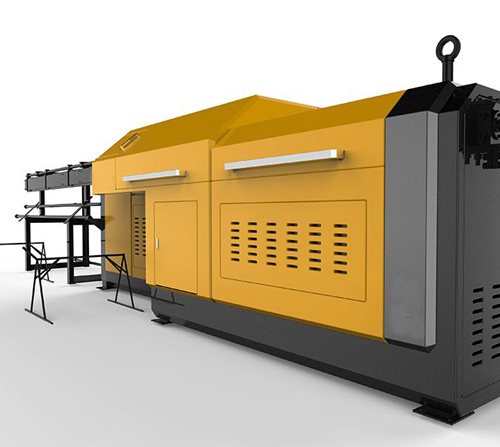

剪切機、追剪機、制袋機 、卷材機、鋼筋彎箍機等。
異步電機的位置、速度、轉矩進行高精度控制；速度精度±0.1%額定同步轉速，位置精度±1脈沖；
最大可實現對200KW大功率異步電機大伺服控制；
參數設置變頻器化，便捷易懂好操作；
內置多段速，內置集成雙PG卡，內置制動單元。
軟件功能完善靈活
采用先進矢量控制原理并融入智能控制技術，對三相異步電機進行伺服控制 ；
采用雙CPU系統，獨立的矢量運算處理器，高速的數據處理性能 ；
軟伺服技術（全數字化技術） ；
內置多段速功能 ；
靈活的輸入輸出接口功能，每個輸入輸出接口功能可用戶自定義 ；
速度與位置控制功能 ；
硬件構成先進可靠
專用32位的雙CPU對電機進行全數字化控制
集成編碼器信號轉換電路，省去了PG卡
提供脈沖分頻輸出接口
豐富的可編程輸入輸出接口
電流、速度、位置三閉環系統
全系列內置制動單元
控制功能全面精確
速度控制精度±0.1%，速度控制比1：5000
位置控制精度±1脈沖
電機額定轉速以下恒轉矩輸出，額定轉速以上恒功率輸出
低速大轉矩輸出，零轉速力矩保持功能
過載能力強，2.5倍額定轉矩可持續20s
同步控制功能，對多臺控制器、電機系統進行同步或跟隨控制
可靠的保護功能和故障指示
I/O、通訊接口非常完備
RS485接口，可由計算機、PLC等上位機進行控制和狀態監視
可編程數字量輸入/輸出口，8路輸入、5路輸出
兩路模擬量輸入(-10V～+10V/0～10V/4～20mA)，兩路模擬量輸出
脈沖指令輸入接口，支持3種脈沖指令形式（脈沖+方向、CCW/CW、正交）
支持差分輸入和集電極開路輸入
可擴展一路外部PG接口，做全閉環用
采用交流異步伺服電機，適應性廣泛
驅動器可對伺服電機的位置、速度、加速度進行高精度控制
采用交流異步伺服電機，結構簡單、可靠耐用、性價比高、維護方便

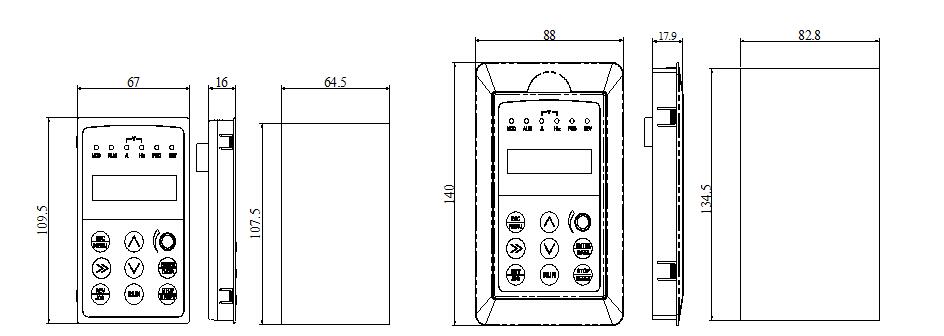

操作鍵盤及鍵盤安裝盒外形尺寸(單位：mm)
圖2-5 鍵盤外形及
開孔尺寸
圖2-6 鍵盤安裝盒外形及
開孔尺寸

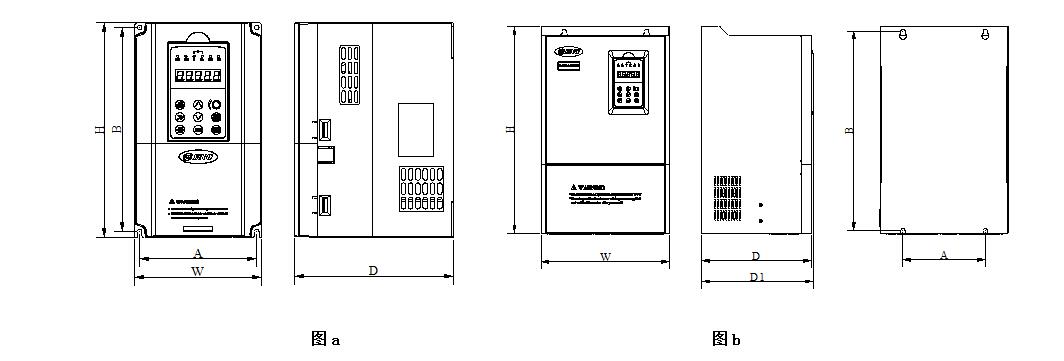

表2-1 安裝尺寸
| 驅動器型號 | A(mm) | B(mm) | W(mm) | H | D | D1 | 安裝孔徑 | 圖號 |
| (mm) | (mm) | (mm) | ||||||
| EAS200-4T0022 | 129 | 227 | 140 | 240 | 175 | - | 5 | 圖a |
| EAS200-4T0037 | ||||||||
| EAS200-4T0055 | ||||||||
| EAS200-4T0075 | 165 | 281 | 180 | 304 | 189 | - | 6 | 圖a |
| EAS200-4T0110 | ||||||||
| EAS200-4T0150 | 180 | 382 | 250 | 398 | 210 | 214 | 9 | 圖b |
| EAS200-4T0185 | 180 | 434 | 280 | 450 | 240 | 244 | 9 | 圖b |
| EAS200-4T0220 | ||||||||
| EAS200-4T0300 | ||||||||
| EAS200-4T0370 | 190 | 504.5 | 290 | 530 | 250 | 254 | 9 | 圖b |
| 項目 | 項目描述 | ||
| 輸入 | 額定電壓、頻率 | 三相380伏級：三相380V，50Hz/60Hz | |
| 允許電壓波動 | +10%～-15% | ||
| 輸出 | 電壓 | 380伏級：0～380V | |
| 頻率 | 0Hz～250Hz | ||
| 過載能力 | 電機額定轉矩的2.5倍，持續20秒 | ||
| 控制性能 | 控制方式 | 正弦波數字方式矢量控制（帶PG） | |
| 運行方式 | 速度控制運行、位置控制運行 | ||
| 調速范圍 | 3.513888889 | ||
| 起動轉矩 | 0Hz時200%額定轉矩 | ||
| 速度控制精度 | ±0.1%額定同步轉速 | ||
| 位置控制精度 | ±1個脈沖 | ||
| 頻率分辨率 | 模擬設定 | 0.1Hz | |
| 數字設定 | 0.01Hz | ||
| 外部脈沖 | 0.1Hz | ||
| 加、減速度控制 | 0.05～3000Hz/s可設定 | ||
| 制動 | 能耗制動 | 標配內置制動單元；外接制動電阻 | |
| 點動 | 點動頻率范圍：0.00Hz～最大頻率 | ||
| 多段速運行 | 通過控制端子實現多段速運行 | ||
| 運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、串行口給定 | |
| 運行頻率給定通道 | 數字給定、模擬給定、脈沖給定 | ||
| 脈沖分頻輸出通道 | 電機編碼器信號輸出的差分信號 | ||
| 可編程數字量輸入 | 8路輸入 | ||
| 可編程數字量輸出 | 5路輸出，4路晶體管輸出，1路繼電器輸出 | ||
| 可編程脈沖列輸入 | 支持三種指令脈沖形式(脈沖+方向、CW/CCW、正交脈沖)，支持差分輸入或集電極開路輸入 | ||
| 模擬量輸入 | 2路模擬信號輸入，AI1通道可選4～20mA或0～10V輸入，AI2通道可選-10V～+10V或4～20mA輸入 | ||
| 模擬輸出通道 | 2路模擬信號輸出，可選4～20mA或0～10V輸出，AO1通道可實現設定頻率輸出，AO2通道可實現運行電流輸出 | ||
| RS485通訊 | Modbus協議，1200、2400、4800、9600、19200、38400、57600BPS 七種波特率可設定 | ||
| 操作 | LED顯示 | 顯示參數 | |
| 鍵盤 | |||
| 保護功能 | 過流、過壓、欠壓、過熱、過載、PG檢測等故障保護 | ||
| PG規格 | 線驅動型光電編碼器512C/T以上，標準配置為2500C/T | ||
| 環境 | 使用場所 | 室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 | |
| 海拔 | 低于1000米，高于1000米時需降額使用 | ||
| 周圍溫度 | -10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱) | ||
| 周圍濕度 | 小于95%RH,無水珠凝結 | ||
| 振動 | 小于5.9米/秒2(0.6g) | ||
| 存儲溫度 | -40℃～+70℃ | ||
| 結構 | 防護等級 | IP20 | |
| 冷卻方式 | 強制風冷，風扇帶自動測溫控制。 | ||
| 安裝方式 | 壁掛式 | ||
?
