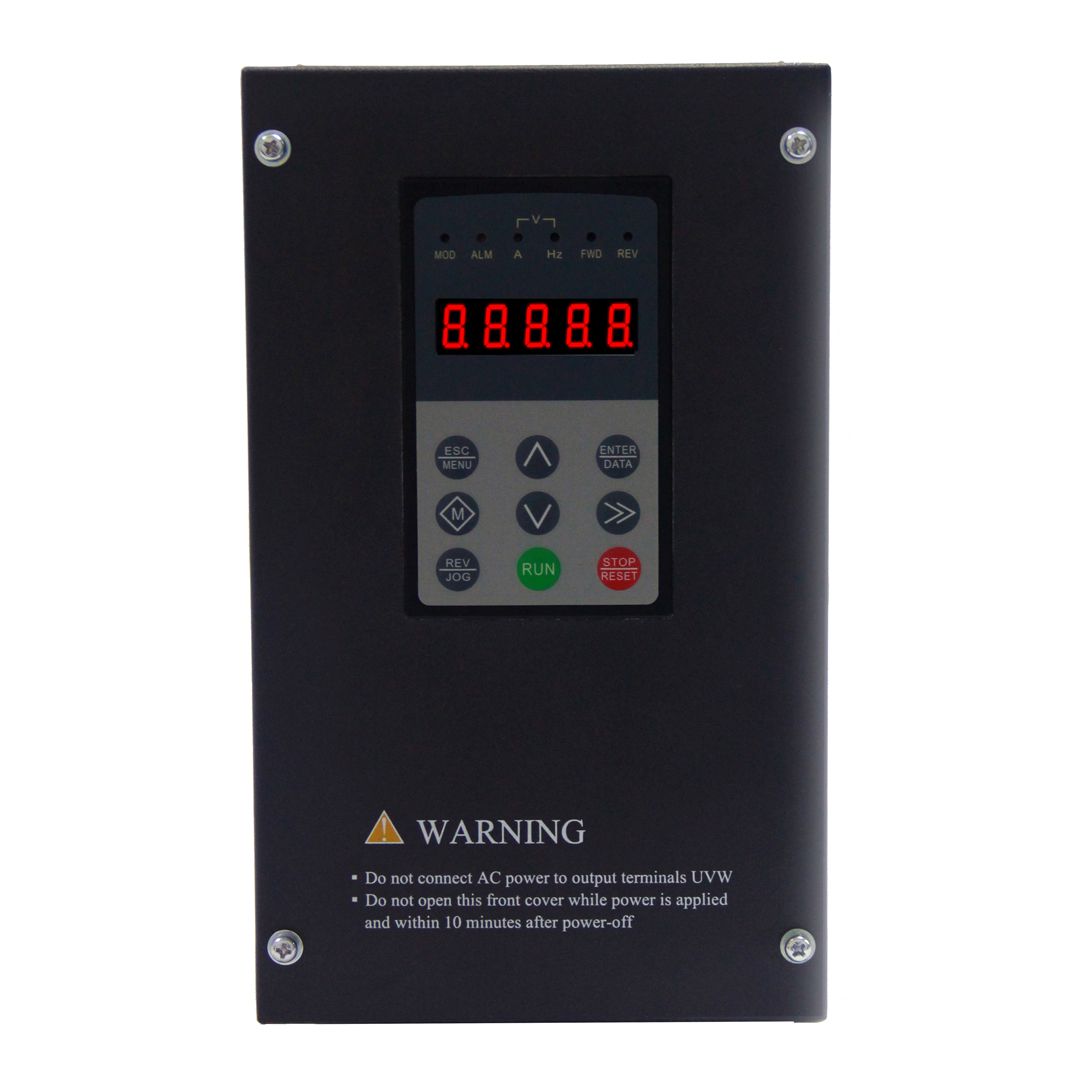

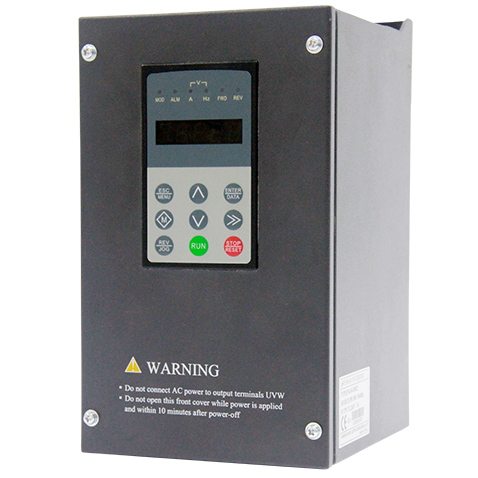

EN610系列高防護型變頻器,專門為適應高潮濕、高油污、高粉塵等惡劣環境開發。產品采用32位DSP硬件平臺,先進的控制算法,可實現有PG閉環矢量控制,無PG矢量控制,具有速度矢量和轉矩矢量兩種工作方式,能快速限住沖擊電流。該系列產品控制精度高、速度響應快、低頻特性優越,智能檢測與保護完善,有著廣泛的組網功能和友好的用戶使用習慣,豐富的外圍總線擴展、端子擴展、繼電器擴展、模擬量擴展等。
高度潮濕、高粉塵、多油污應用場合。

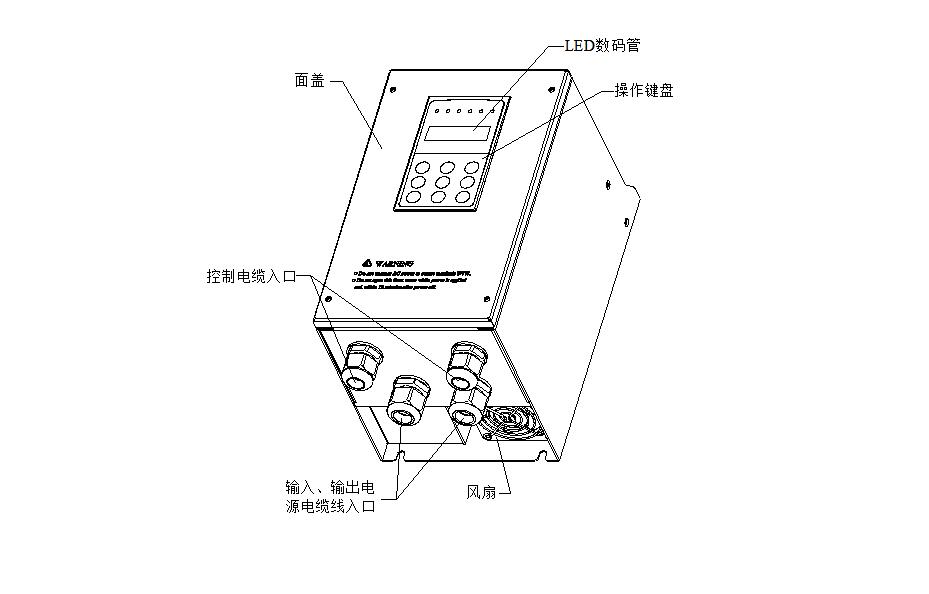

獨立風道設計、元器件全密閉、全金屬外殼、三防風扇、防水線纜接頭
0.5HZ突加速至50HZ,50HZ突加載150%
開通磁通制動、無磁通制動
停電再啟動,自由停機再啟動
豐富的用戶應用功能:頻率給定采用主流的主輔給定模式;命令通道捆綁頻率功能 ;內置過程PID功能等 ;通訊虛擬端子功能;內部虛擬端子功能;恒壓供水功能;擺頻控制功能;下垂控制功能;定長控制功能;增強型PLC功能;通訊映射功能 ;可擴展多種擴展卡,滿足各種運用
支持多種通信協議:自定義協議;標準Modbus協議擴展CAN總線;擴展Profibus-DP總線;完善的后臺監控系統;
支持多種編碼器:差分編碼器 ;開路集電極編碼器 ;支持5V、12V、24V編碼器。
完善的保護:采用3相電流采樣;輸出對地短路保護功能;輸出缺相保護功能;輸入缺相保護功能;上電對地保護功能;智能溫度控制功能;
項目 | 項目描述 | ||
輸入 | 額定電壓、頻率 | 三相380伏級:三相380V,50Hz/60Hz | |
允許電壓波動范圍 | 三相380伏級:320~460V | ||
輸出 | 電壓 | 0~380V | |
頻率 | 0~600Hz | ||
過載能力 | G型:150%額定電流1分鐘; | ||
控制性能 | 控制方式 | 無PG矢量控制,有PG矢量控制,開環V/F控制,無PG轉矩控制,有PG轉矩控制 | |
速度控制精度 | ±0.5% 額定同步轉速(無PG矢量控制); | ||
±0.1% 額定同步轉速(有PG矢量控制); | |||
±1% 額定同步轉速(V/F控制); | |||
調速范圍 | 1:2000(有PG矢量控制); | ||
1:100(無PG矢量控制); | |||
1:50(V/F控制); | |||
起動轉矩 | 1.0Hz:150% 額定轉矩(V/F控制); | ||
0.5Hz:150% 額定轉矩(無PG矢量控制); | |||
0Hz:180% 額定轉矩(有PG矢量控制); | |||
速度波動 | ±0.3% 額定同步轉速(無PG矢量控制); | ||
±0.1% 額定同步轉速(有PG矢量控制); | |||
轉矩控制精度 | ±10% 額定轉矩(無PG矢量控制,無PG轉矩控制); | ||
±5% 額定轉矩(有PG矢量控制,有PG轉矩控制)。 | |||
轉矩響應 | ≤20ms(無PG矢量控制); | ||
≤10ms(有PG矢量控制); | |||
頻率精度 | 數字設定:最高頻率×±0.01%;模擬設定:最高頻率×±0.5% | ||
頻率分辨率 | 模擬設定 | 最高頻率的0.1% | |
數字設定精度 | 0.01Hz | ||
外部脈沖 | 最高頻率的0.1% | ||
轉矩提升 | 自動轉矩提升;手動轉矩提升0.1~12.0% | ||
V/F曲線(電壓頻率特性) | 額定頻率在5~650Hz任意設定,可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線 | ||
加減速曲線 | 兩種方式:直線加減速和S曲線加減速;15種加減速時間,時間單位(0.01s、0.1s、1s)可選 ,最長1000分鐘 | ||
制動 | 能耗制動 | EN610系列功率段已內置制動單元,只需在(+)與PB之間加制動電阻 | |
直流制動 | 起動、停止動作分別可選,動作頻率0~15Hz,動作電流0~100%額定電流,動作時間0~30.0s | ||
點動 | 點動頻率范圍:0Hz~上限頻率;點動加減速時間0.1~6000.0秒可設置 | ||
多段速運行 | 通過內置PLC或控制端子實現多段速運行,多達15段,每段對應單獨加減速時間,內置PLC支持掉電保存 | ||
內置PID控制器 | 可方便地構成閉環控制系統 | ||
自動節能運行 | 根據負載情況,自動優化V/F曲線,實現節能運行 | ||
自動電壓調整(AVR) | 當電網電壓變化時,能自動保持輸出電壓恒定 | ||
自動限流 | 對運行期間電流自動限制,防止頻繁過流故障跳閘 | ||
載波調制 | 根據負載特性自動調整載波 | ||
轉速跟蹤再啟動 | 實現對旋轉中的電機的無沖擊平滑起動 | ||
運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、通訊給定,可通過多種方式切換 | |
運行頻率給定通道 | 主輔給定,實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換 | ||
捆綁功能 | 運行命令通道與頻率給定通道可以任意捆綁,同步切換 | ||
輸入輸出特性 | 數字輸入通道 | 8路通用數字輸入通道,最大頻率1KHz,其中1路可作脈沖輸入通道,最大輸入50KHz,可擴展至14路 | |
模擬輸入通道 | 2路模擬輸入通道,其中AI1可選4~20mA或0~10V輸出,AI2通道為差分輸入,4~20mA或-10~10V輸入可選,可擴展至4路模擬輸入 | ||
脈沖輸出通道 | 0.1~20KHz的脈沖方波信號輸出,可實現設定頻率、輸出頻率等物理量的輸出 | ||
模擬輸出通道 | 2路模擬信號輸出,其中AO1通道可選4~20mA或0~10V,AO2通道可選4~20mA或0~10V可實現設定頻率、輸出頻率等物理量的輸出,可擴展至4路模擬輸出 | ||
特色功能 | 快速限流 | 最大程度限制變頻器過流、更可靠運行 | |
單脈沖控制 | 適用于需要一鍵控制變頻器起、停的場合,按一下起,再按一下停,再按一下又起,如此重復。此種用法簡單可靠,不易誤操作 | ||
定長控制 | 可實現定長控制 | ||
定時控制 | 定時控制功能:設定時間范圍0.1Min ~ 6500.0Min | ||
虛擬端子 | 五組虛擬輸入、輸出IO,可實現簡易邏輯控制 | ||
操作鍵盤 | 鍵盤顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數 | |
按鍵鎖定 | 實現對按鍵的部分或者全部鎖定 | ||
保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護 、繼電器吸合保護、端子保護、停電不停保護等 | ||
環境 | 使用場所 | 室內,不受陽光直曬,無粉塵、腐蝕性氣體、可燃性氣體、油霧或鹽份等,可有少量水蒸汽、滴水。 | |
海拔 | 低于1000米。(高于1000米時需降額使用, 每增加1000米高度輸出電流約降低額定電流的10%) | ||
周圍溫度 | -10℃~+40℃(環境溫度在40℃~50℃時,請降額使用或增強散熱) | ||
周圍濕度 | 小于95%RH,無水珠凝結 | ||
振動 | 小于5.9米/秒2(0.6g) | ||
存儲溫度 | -40℃~+70℃ | ||
結構 | 防護等級 | IP53 | |
冷卻方式 | 強制風冷 | ||
安裝方式 | 壁掛式 |
